监控系统的电源配置

发布时间：2023-11-17 10:57:17 浏览量：28

什么是功率

功率是指物体在单位时间内所做的功的快慢，即功率是描述做功快慢的物理量。功的数量一定，时间越短，功率值就越大。求功率的公式为功率=功/时间。

物理意义：表示物体做功快慢的物理量。

物理定义：单位时间内所做的功叫功率。功率是表示物体做功快慢的物理量。

公式

功率可分为电功率，力的功率等。故计算公式也有所不同。

电功率计算公式：P=W/t =UI;在纯电阻电路中，根据欧姆定律U=IR代入P=UI中还可以得到：P=I*IR=(U*U)/R



在动力学中：功率计算公式：1.P=W/t(平均功率)2.P=FV;P=Fvcosa(瞬时功率)



因为W=F(f力)×S(s位移)(功的定义式)，所以求功率的公式也可推导出P=F·v：P=W /t=F*S/t=F*V(此公式适用于物体做匀速直线运动)



单位

P表示功率，单位是“瓦特”，简称“瓦”，符号是“W”。W表示功，单位是“焦耳”，简称“焦”，符号是“J”。“t”表示时间，单位是“秒”，符号是“s”。



功率越大转速越高，汽车的最高速度也越高，常用最大功率来描述汽车的动力性能。最大功率一般用马力(PS)或千瓦(kW)来表示，1马力等于0.735千瓦。1W=1J/s

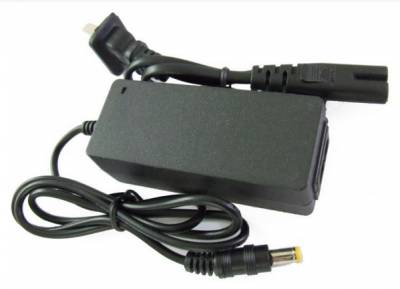

如何合理配置整个监控系统的摄像机电源功率?

很多方案在实施的时候都发现当初设计的电源容量不够，需要追加设备，造成和甲方扯皮现象。实际上，由于摄像机在启动瞬间，启动电流很大，再加上工程上远距离传输的损耗，所以，监控摄像机需要的电源，不是简单地把所有摄像机的额定功率相加。正确的做法是把整个监控系统的摄像机的额定功率相加再乘以1.3倍，这个是摄像机实际需要的功率，然后再加上约30%的损耗;最后再加上30%的余量，作为将来扩容使用。

举例子：

如果一个商务楼，有100台固定枪型摄像机，每台监控摄像机的额定功率是4W，我们该如何配置摄像机电源呢?



根据上面的计算方法，我们计算出，摄像机的额定功率是4W*100台=400W



摄像机实际使用的功率是400W*1.3=520W



考虑损耗后，摄像机需要的功率是520W*1.3=676W



加上电源余量，摄像机最终需要配置的电源功率是676W*1.3=878W



总结如下：摄像机需要配置的电源功率=摄像机的额定功率*1.3*1.3*1.3



(注：如果监控距离特别长，需要适当加大电源功率，并且提高电源电压)

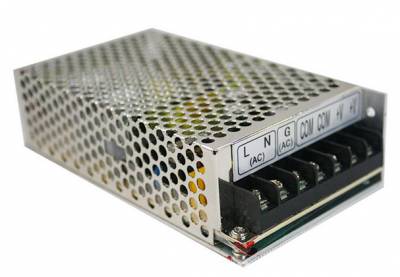

监控摄像机电源的配置，最忌讳什么?

最忌讳的是：整个监控系统共用一个电源。原因如下：

1)系统维修的时候，经常需要打开、关闭电源。所有的摄像机在打开电源瞬间同时启动，启动电流特别大，对电源的冲击力很大，严重的会烧毁电源。



2)所有的监控摄像机共用一台电源，当电源发生故障时，整个闭路监控系统陷入瘫痪。尤其是一些重要出入口的图像无法监视，可能会造成不必要的麻烦。

那么正确的做法应该是怎样呢?如上面例子，一个商务楼有100台固定摄像机，总共需要约800W的电源，正确的配置应该是选择4台、每台200W的电源。这样，当某一台电源发生故障，可以把重要出入口的摄像机接到其它好的电源上，不至于影响整个系统的工作。
