监控各种电源的连接方法

发布时间：2023-11-17 10:57:17 浏览量：26

监控系统中电源十分重要，下面简单介绍一下监控摄像机的各种电源连接法。

一、红外摄像机专用电源连接法
1、12V1A单个电源：

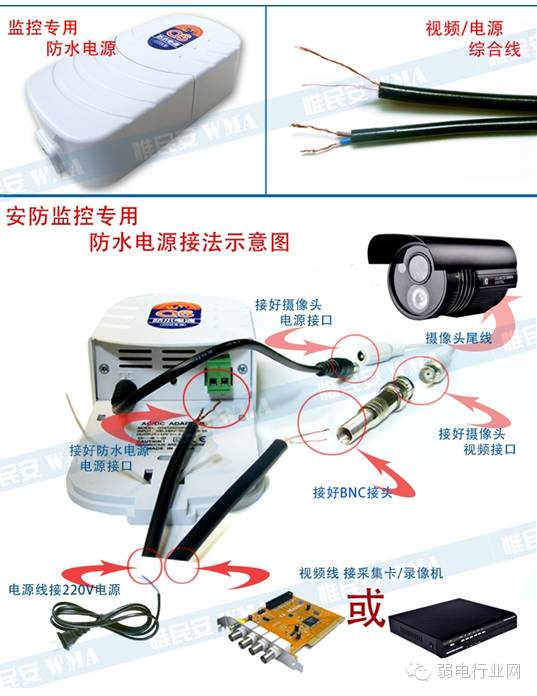

注意一下。此电源只能适合红外摄像机。不适合阵列式摄像机。请看图片1
图1

此电源的连接方式为：线材选择一体线和电源线+视频线的均可。连接方式为将电源盒的AC头剪断【注意不是带插头那头】然后该电源盒连接在屋里插排上。剪断的AC头连接在摄像机的电源头上即可。

2、集中电源盒：

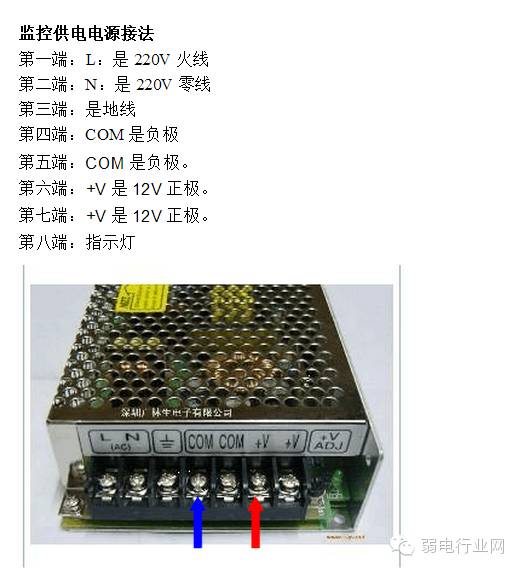

此电源盒分5A、10A、20A、30A以上等等。一般普通红外摄像机的耗电量就1A。所以5A应该可以连接5个摄像机。但也不是绝对。为什么呢。因为有些劣质电源10A的才能连接5个。5A的才能连接两个摄像机。而且注意的一点。此电源盒不支持阵列式摄像机。请看图2和图3，便是该电源盒的连接法。

图2
图3

像图片3中你还可以把AC电源头去掉。用监控电源线直连。把电源头连接在摄像机与监控电源线上。

二、阵列式摄像机专用电源连接法
1、12V2A室外防水电源盒【1】
大家注意一点由于阵列式摄像机耗电量大。所以必须用2A电源。而且就近供电。就是说把电源盒必须放在摄像机附近。如果延长电源线不就近供电。那么该摄像机的供电就不足12V2A那么摄像机晚上会没有图像的。连接方式请看图片4.
图4

图中已经说了如果要延长电源线。可以将带电源插头那个接头用剪刀剪下。剪下的用于连接在屋里的插排上。断头就接在监控电源线上。

2、12V2A室外防水电源盒【白盒】
这个图片中已经非常简单明了了。连接方式我就不介绍了。看图片你们就应该会了。请看图5。                                               图5

三、红外摄像机与阵列式摄像机的外观区别

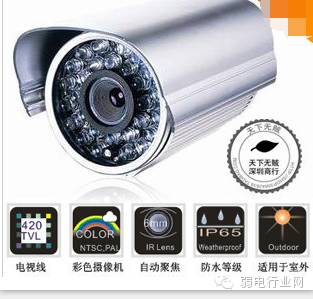

1、红外摄像机：请看图片6
图6

2、阵列式摄像机：请看图片7
