南京网络监控摄像头安装的几种方式

南京网络监控摄像头安装的几种方式

监控一直是弱电行业中的一个大类,有很多的朋友对监控安装存在疑虑,在很多情况下我们作为监控安装的施工人员需要了解的安装方式不能够仅限于一种,我们要根据现场的实际情况客户的实际需求去采取合理的安装方式,今天我们根据南京监控安装多年实战经验跟大家聊聊网络监控安装的六种方式。


第一种:传统方式,由网络摄像机+电源+网线组成

在综合布线的时候,同时要布电源线和网线,电源也可以就近取220V交流电,这样节省电源线材,这里暂不讨论它的利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR。


第二种:POE供电方式,网络摄像机+POE交换机

这样就比前面一种方式节省一条电源线,一台网络摄像机只要一根网线作为传输信号的介质就可以,不再用到电源线了。网线用非屏蔽超五类双绞线就可以了,传输距离100米没有任何问题。

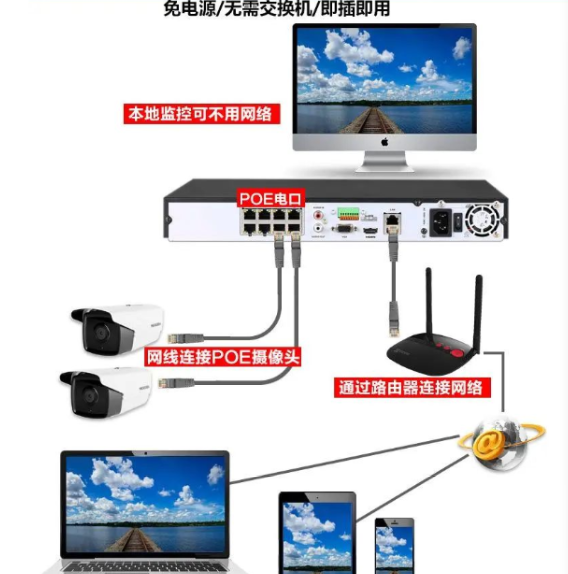

连接方式如下图:



第三种:远距离的情况下,网络摄像机+光纤+收发器

刚才前面我们说了,网线传输正常100米以内,那么超过100米的情况,我们一般考虑用光纤传输了,光纤不但传输距离远(可以传输20公里)而且效果稳定。我们都知道,光纤传输数据的时候,把数据信号转换成光信号传输,再把光信号转换成数据信号,这样我们使用光纤收发器配合来完成工作。

如图:


第四种:无线传输方式,摄像机+无线网桥

在具体监控系统实施环境中,如果布线困难碰到天然屏障或者不可逾越的障碍的时候,我们可以使用无线传输方式,这样就用到无线网桥了。在比如,已经硬化路面的小区,电梯,已经建好的工厂,距离较远的空旷地带,野外等等这些环境都适用无线传输方式。

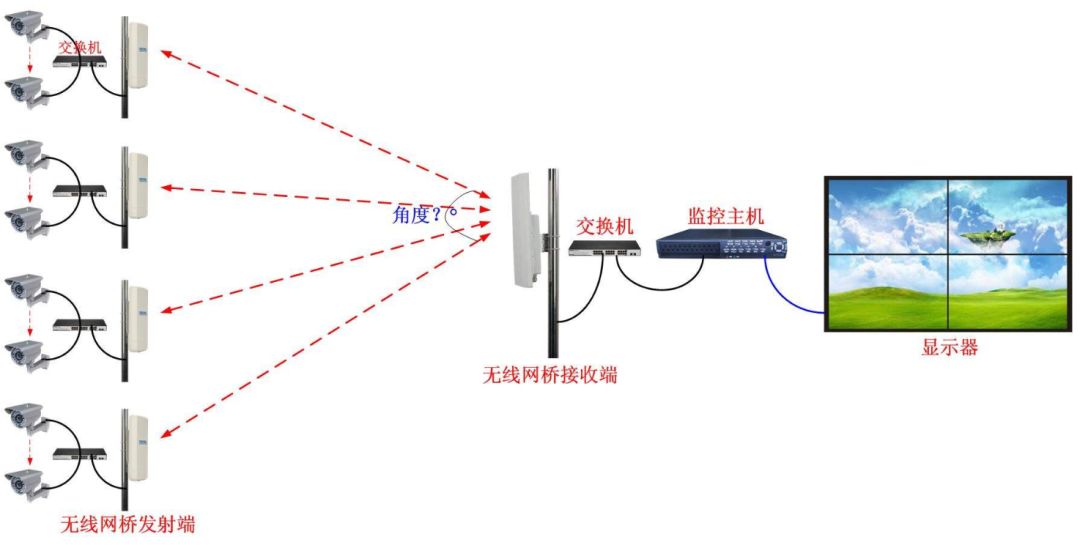

1、点对多点传输:


2、点对点传输

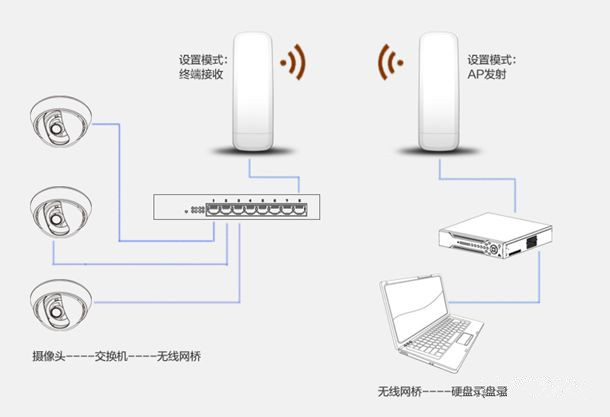

如果多个摄像头比较集中,可以把摄像头连接交换机

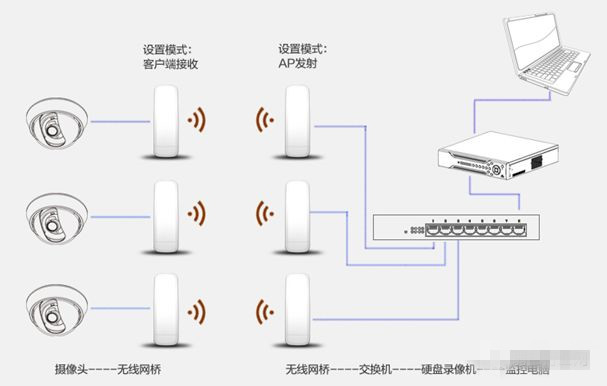

如果摄像头比较分散,距离较远,可每个摄像头都配置一对网桥


无线网桥,可以将网络信号转换成无线电波进行点对点的传输。成对使用。由于点对点定向传输,可以实现远距离的无线传输,从几百米到几十公里。

使用无线网桥的施工注意点:在发射和接收端之间不能有遮挡,不能有障碍。这样信号传输才会稳定。

第五种:远距离传输,网络摄像机+OLT+ONU

PON监控传输网络系统主要利用运营商光纤资源,达到传输的目的,为中心管理平台的各项应用提供基础保障,能够更好的服务于各类用户。问题是费用较高,一般只有公共服务工程采用这种组网,如天网工程。

pon它由OLT(光线路终端)、用户侧的ONU(光网络单元)以及ODN(光分配网络)组成。

PON在远距离或远程监控等超大型监控项目上,有更好的应用。

网络结构如下图所示:


拓扑图一


拓扑图二

数据中心核心网

核心层主要设备是核心交换机,作为整个网络的大脑,核心交换机的配置性能较高。目前核心交换机一般都具备双电源、双引擎,故核心交换机一般不采用双核心交换机部署方式,但是对与核心交换机的背板带宽及处理能力要求较高。

前端视频资源接入

前端网络采用独立的IP地址网段,完成对前端多只监控设备的互联。前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。前端网络接入目前采用两种常用方式,通常为点对点光纤接入的方式和点对多点的PON接入方式。接入层需对NVR存储设备的网络接入提供支撑,确保NVR存储设备网络环境安全可靠。

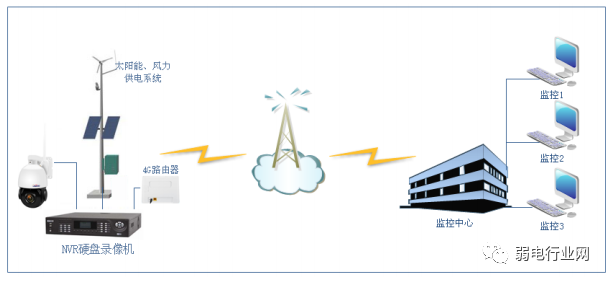

第六种:户外远距离传输,4G+太阳能+摄像机

太阳能监控系统的应用也是越来越广,由于监控点自身环境特点,距离较远,传输方式不可能采用有线或光缆,因此应选择无线传输方式来进行数据的传输。目前,4G 无线传输技术成熟,并得到广泛的应用,其具有信号覆盖率高,部署方便等特点,是该系统设计的最佳选择。
